Pochopení logiky číslování snímků NEMA
Číslo rámu NEMA není marketingový štítek. Jedná se o kódovaný odkaz na fyzickou montážní geometrii, především výšku hřídele, která umožňuje technikovi údržby vyměnit motory mezi výrobci bez překreslování základní desky. Jakmile pochopíte logiku číslování, an Tabulka velikostí rámu elektromotoru přestane vypadat jako stěna čísel a začne fungovat jako vyhledávací tabulka pro skutečné rozměry.
Základní pravidlo je jednoduché: vydělte první dvě číslice čísla rámu čtyřmi a výsledkem je výška osy hřídele nad základnou, měřená v palcích. Rám 143T má tedy výšku hřídele 3,5 palce a rám 256T má výšku hřídele 6,25 palce. Tento jediný vztah je páteří každého velikost rámu motoru nema tabulka zveřejněná normalizačními orgány i integrátory zařízení.
- První dvě číslice: výška hřídele dělená 4 v palcích
- Třetí číslice: kódovaný odkaz na vzdálenost mezi montážními nožičkami (délka rámu)
- Písmenná přípona: montážní konfigurace, např. T pro normalizované rozměry hřídele nebo C pro čelní montáž na blízko
Rámy sdílející stejné první dvě číslice, jako je 143T a 145T, mají stejnou výšku hřídele, ale rozdílnou rozteč patek, a proto musí náhradní motor odpovídat označení celého rámu, nikoli pouze úvodním číslům.
Historicky se číslování snímků vyvíjelo prostřednictvím několika revizí, než se standard T-rámů stal dominantním. Starší U-rám a dřívější nestandardizované konstrukce používaly různá proporční pravidla, a proto technik vytahující motor ze zařízení instalovaného před desítkami let může najít číslo rámu, které vůbec nesleduje logiku dělení čtyřmi. Při výměně starších motorů se vyplatí zkontrolovat datum na typovém štítku a provést křížový odkaz na archivovanou tabulku rámů, než předpokládat, že aktuální pravidlo pro T-rám platí zpětně.
Praktická hodnota tohoto systému číslování se nejzřetelněji projevuje při nouzových výměnách. Tým údržby, který čelí neplánované poruše motoru na výrobní lince, nemá čas navrhnout nový montážní hardware. Čtení označení rámu z typového štítku a jeho porovnání s publikovaným velikost motoru nema reference umožňuje týmu během několika minut potvrdit, zda skladované náhradní díly nebo objednávka dodavatele ve stejný den fyzicky pasují na stávající základnu, spojku a vedení potrubí.
Standardní tabulka velikostí rámu motoru a rozměrů NEMA
Níže uvedená tabulka shrnuje běžně specifikované rámy pro malé a středně velké průmyslové motory. Rozměry jsou přibližné nominální hodnoty v palcích, v souladu s publikovanými tabulkami NEMA MG 1, a jsou určeny spíše pro předběžnou úpravu než pro konečné schválení výkresu.
| Rám | Výška hřídele (D) | Průměr hřídele (U) | Ze základny do středu (D) | Délka chodidla (2E) | Typická řada HP |
|---|---|---|---|---|---|
| 48 | 3,00 palce | 0,500 palce | 3,00 palce | 3,75 palce | 1/4 až 3/4 |
| 56 | 3,50 palce | 0,625 palce | 3,50 palce | 4,50 palce | 1/3 až 3 |
| 143T | 3,50 palce | 0,875 palce | 3,50 palce | 5,50 palce | 1 až 1,5 |
| 145T | 3,50 palce | 0,875 palce | 3,50 palce | 6,50 palce | 1,5 až 3 |
| 182T | 4,50 palce | 1,125 palce | 4,50 palce | 7,50 palce | 3 až 5 |
| 184T | 4,50 palce | 1,125 palce | 4,50 palce | 8,50 palce | 5 až 7,5 |
| 213T | 5,25 palce | 1,375 palce | 5,25 palce | 9,50 palce | 7,5 až 10 |
| 215T | 5,25 palce | 1,375 palce | 5,25 palce | 11.00 palců | 10 až 15 |
| 254T | 6,25 palce | 1,625 palce | 6,25 palce | 12,50 palce | 15 až 20 |
| 256T | 6,25 palce | 1,625 palce | 6,25 palce | 14,50 palce | 20 až 25 |
Čtení tohoto tabulka rozměrů rámu motoru správně znamená rozpoznat, že výška hřídele a průměr hřídele se škálují společně v pevných krocích, takže zařízení standardizující hrstku rodin rámů může předvídat požadavky na spojku a drážku pro pero ještě předtím, než dorazí náhradní motor.
Délka chodidla, uvedená výše jako rozměr 2E, je často hodnotou, která zakopne jinak přímou náhradu. Dva motory s identickou výškou hřídele, jako je 143T a 145T, budou přišroubovány k základnám s různou roztečí otvorů pro patky, takže technik, který pouze zkontroluje výšku hřídele před objednáním náhradního, může skončit s motorem, který nebude lícovat se stávajícími drážkami v základové desce. Uchovávání tištěné kopie tabulky plných rozměrů v blízkosti lůžka součástí, spíše než spoléhání se na paměť úvodních číslic, zabrání této opakované chybě.
Rozsahy koňských sil uvedené v tabulce jsou spíše typické než absolutní. Konstruktéři motorů mohou posunout daný rám směrem k hornímu konci jeho rozsahu koňských sil pomocí vylepšených materiálů vinutí nebo laminovaných svazků s vyšší účinností, takže je běžné vidět dva motory ve stejném rámu oddělené znatelným rozdílem ve jmenovitém výkonu. Pokud je limitujícím faktorem aplikace točivý moment, nejen výkon v koňských silách, kontrola točivého momentu na typovém štítku spolu s rozměry rámu poskytuje ucelenější obrázek než samotný výkon v koňských silách.
Rozměr mezi základnou a středem, který je ve většině tabulek uveden jako D, je důležitý pro vertikální světlost v těsných instalacích, jako jsou podzemní čerpací stanice nebo uzavřené ližiny zařízení. Potvrzením tohoto rozměru před objednávkou předejdete situaci, kdy správně navržený motor nemůže fyzicky odstranit překážku nad hlavou, jakmile je přišroubován na místo.
Vysvětlení typů montáže motoru NEMA C-Face
Přípona C označuje motor zkonstruovaný pro těsně spojenou, čelní montáž, nejčastěji spárovanou s čerpadly, převodovkami a dmychadly, kde je poháněné zařízení přišroubováno přímo k přední části motoru, místo aby se připojovalo přes pružnou spojku a samostatnou podpěru ložiska.
Rozměry motoru rámu 56C
The Rozměry motoru rámu 56c označení je jednou z nejčastěji specifikovaných malých velikostí C-face, protože pokrývá široký rozsah zlomkových a nízkých integrálních koňských sil při zachování kompaktní kružnice šroubu. Typický motor 56C používá 4,5palcový průměr kružnice šroubu se čtyřmi závitovými montážními otvory a průměrem čepu 3,375 palce, což umožňuje přesné soustředné vyrovnání s protilehlým čerpadlem nebo pouzdrem reduktoru.
Rámový motor 184TC
Pohyb nahoru v koňských silách, Rámový motor 184tc kombinuje výšku hřídele 184T a vzor patky s větším 8,5palcovým kruhem šroubu a 6,625palcovým čepovým registrem, který odpovídá vstupním přírubám převodovky střední velikosti používané v pohonech dopravníků, míchacích a míchacích systémech.
Praktická poznámka: Rámy TC mají kromě čelní montáže i standardní patky T-rámu, takže stejný motor lze často nainstalovat buď jako jednotku namontovanou na patce, nebo přišroubovat čelem k poháněnému zařízení, v závislosti na již nainstalované základně.
Kromě rodiny C-face existují varianty D-face a P-base pro aplikace, kde hnané zařízení potřebuje přírubový držák bez prodloužení hřídele vyčnívajícího přes pevný registr nebo kde je pro určité konfigurace čerpadla vyžadován projektovaný vzor základny. Ty jsou méně běžně specifikovány pro obecné průmyslové práce, ale často se objevují u soustrojí pro manipulaci s kapalinami a vertikálních turbínových čerpadel, kde je tolerance axiálního vyrovnání těsnější, než umožňují typické instalace na patce.
Uložení čepového registru stojí za zdůraznění, protože odvádí více mechanické práce než samotná kružnice šroubu. Registr přesně vystředí hřídel motoru na vstupním otvoru hnaného zařízení, zatímco kruh šroubu zajišťuje sestavu až po vyrovnání. Registr s nadměrnou vůlí, dokonce i o několik tisícin palce, může způsobit dostatečné radiální házení ke zkrácení životnosti spojky nebo těsnění u těsně spojeného čerpadla, a proto výrobci dodržují přísnější tolerance na průměr registru než na většinu ostatních rozměrů rámu.
Vizualizace montážního vzoru C-Face
Níže uvedený diagram znázorňuje klíčové body měření, na které se odkazuje na jakémkoli listu specifikace NEMA C-face: průměr kružnice šroubu, průměr čepu a délka prodloužení hřídele.
Metrické vs. NEMA motorové rámy: Klíčové rozdíly
Zařízení, která získávají zařízení na mezinárodní úrovni, často potřebují porovnat rámce NEMA s metrickými rámci IEC. Tyto dva systémy jsou postaveny na různých základních jednotkách a nejsou přímo zaměnitelné bez adaptéru nebo úplného přepracování základní desky.
| Charakteristický | Rám NEMA | Metrický rám IEC |
|---|---|---|
| Jednotka velikosti | palce | milimetry |
| Základ výšky hřídele | Rám number divided by 4 | Rám number equals shaft height directly |
| Standardní vzor šroubů | NEMA MG 1 | IEC 60072 |
| Běžná povrchová úprava hřídele | Klínové drážky založené na palcích | Metrické drážky |
| Typická oblast použití | Severní Amerika | Evropa, Asie, většina exportních trhů |
Častým bodem zmatku je, že některá čísla rámů IEC se číselně podobají ekvivalentům NEMA, jako je metrický rám 132M sedící blízko rámu 145T NEMA v rozsahu koňských sil, ale skutečná výška hřídele, rozmístění šroubů a drážka pro pero jsou různé, takže křížové dodávky dílů mezi dvěma systémy bez ověřených výkresů jsou běžnou příčinou neúspěšných instalací.
Profil klínové drážky je další oblastí, kde se tyto dva systémy rozcházejí způsoby, které lze snadno přehlédnout. Hřídele NEMA obvykle používají čtvercový nebo obdélníkový pero dimenzovaný na zlomkové palce, zatímco hřídele IEC používají metrický klíč o velikosti v celých milimetrech s různým poměrem hloubek k šířce. Náboj spojky vyvrtaný a zaklínovaný pro jeden systém jen zřídka přijme hřídel od druhého bez obrábění, i když průměr surového hřídele je v obou systémech blízko.
Nákupní týmy pracující napříč oběma standardy těží z udržování jednoduchého křížového referenčního listu s číslem rámu, výškou hřídele, průměrem hřídele a rozměrem drážky pro pero vedle sebe pro oba systémy, spíše než se spoléhat na jmenovitý výkon jako primární kritérium shody. Výkon v koňských silách je nejméně spolehlivým polem pro křížové odkazy, protože třída účinnosti, pracovní cyklus a hodnocení okolní teploty posouvají výkon, který může daný rám dodat, nezávisle na jeho fyzických montážních rozměrech.
Úvahy o grafu výměny průmyslových motorů
An graf výměny průmyslových motorů je užitečné pouze v případě, že představuje více než číslo snímku. Než budete dva motory považovat za zaměnitelné, ověřte následující sekundární faktory, protože samotná shoda velikosti rámu nezaručuje zapadnutí.
- Délka hřídele a šířka klínové drážky, protože dva motory sdílející číslo rámu mohou být stále dodávány s různými použitelnými délkami hřídele
- Umístění a orientace elektroinstalační krabice vzhledem k montážním nohám
- Typ ložiska, zejména tam, kde hnané zatížení způsobuje boční nebo axiální zatížení přesahující standardní jmenovité hodnoty kuličkových ložisek
- Typ krytu, protože otevřený motor odolný proti kapající vodě a zcela uzavřený motor chlazený ventilátorem ve stejném rámu budou mít různé celkové délky a požadavky na průtok chladicího vzduchu
- Vzor montážních otvorů pro nohy, který se může mírně lišit mezi motory vyrobenými podle starších a novějších revizí stejného standardu
Hodnocení pracovního cyklu si zaslouží vlastní zmínku na každém kontrolním seznamu výměny. Motor označený pro nepřetržitý provoz a jeden vyražený pro přerušovaný provoz mohou sdílet identický rám, přesto se jednotka s přerušovaným provozem přehřívá, pokud je zatlačena do nepřetržité aplikace, bez ohledu na to, jak dobře se shoduje mechanické uložení. Rozhodnutí o výměně založená čistě na geometrii rámu bez křížové kontroly pracovního cyklu a třídy izolace na typovém štítku jsou běžným zdrojem předčasného selhání vinutí po jinak úspěšné fyzické instalaci.
Napěťová a frekvenční kompatibilita završuje bezrozměrné kontroly, které patří k jakémukoli srovnání rámů. Dva motory mohou sdílet identické označení rámu, zatímco jsou navíjeny pro různé napěťové třídy nebo frekvence vedení, takže schéma výměny používaná pro pořízení by měla vždy uvádět údaje z elektrického typového štítku vedle dat mechanického rámu, nikoli jako samostatný krok vyhledávání prováděný později v procesu.
Když je motor spárován s převodovkou, kompatibilita s rámem zasahuje i do vstupu reduktoru. U těsně spřažených hnacích ústrojí je vhodné sladit správně sestavený motor s jednotkou, jako je např spirálový převodový motor řady f s paralelní hřídelí vyžaduje před konečnou montáží potvrdit, že vstupní příruba reduktoru, průměr hřídele a směr otáčení jsou v souladu s vybraným rámem motoru.
Výběr velikosti rámu pro párování převodového motoru a reduktoru
Výběr rámu se stává důležitější, jakmile reduktor vstoupí do hnacího ústrojí, protože vstupní geometrie reduktoru, nejen hřídel motoru, určuje, zda daný rám bude fyzicky sešroubovat. Šroubovité konstrukce s paralelním hřídelem jsou běžnou volbou tam, kde jsou prioritou kompaktní inline půdorys a vysoká účinnost při středních redukčních poměrech.

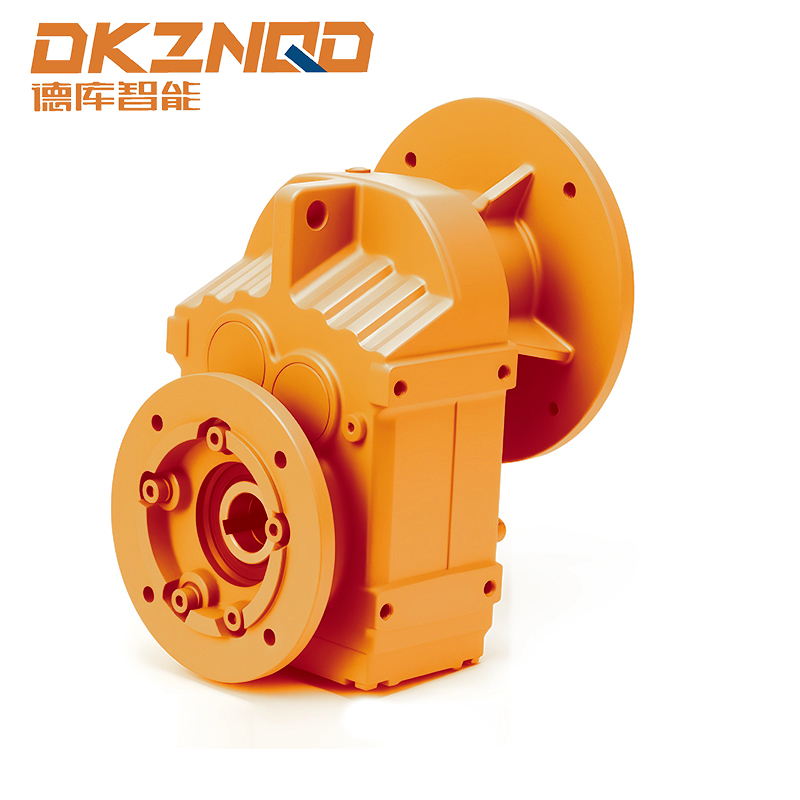

A spirálový převodový motor s paralelní hřídelí Sestava obvykle integruje rámový motor NEMA nebo IEC přímo na stupeň se spirálovým převodem, takže montážní rozhraní, průměr hřídele a směr otáčení je třeba před objednávkou zkontrolovat podle vstupního listu reduktoru, spíše než předpokládat ze samotného čísla rámu.
Zařízení standardizující na jednu rodinu reduktorů na více výrobních linkách často považují za snazší nejprve opravit velikost rámu motoru a poté vybrat vhodnou možnost vstupu reduktoru, než pracovat v opačném pořadí.
Výstupní krouticí moment a provozní faktor jsou dvě hodnoty, které lze nejpravděpodobněji přehlédnout, když je sestava převodového motoru specifikována čistě na základě velikosti rámu motoru. Správně zarámovaný motor přišroubovaný k poddimenzovanému reduktoru se bude stále otáčet, ale převodový stupeň reduktoru se může při trvalém zatížení předčasně opotřebovat, zejména v aplikacích s častými starty, rázovým zatížením nebo prodlouženým provozem v blízkosti horní části jmenovitého krouticího momentu. Posouzení provozního faktoru reduktoru vůči skutečnému pracovnímu cyklu poháněného zařízení, spíše než vůči samotnému jmenovitému výkonu, je spolehlivější přístup k dimenzování.
Orientace montáže také ovlivňuje výběr převodového motoru způsobem, který rámový diagram pouze pro motor nezachytí. Šroubovitá jednotka s paralelním hřídelem určená pro horizontální montáž může vyžadovat jinou hladinu maziva nebo upravené umístění odvzdušňovače, pokud je místo toho stejné pouzdro namontováno svisle. Potvrzením zamýšlené montážní orientace pomocí listu se specifikacemi reduktoru před dokončením výběru rámu motoru se vyhnete nákladným úpravám na místě po instalaci.
Typ krytu a jeho vliv na výběr rámu
Číslo rámu určuje montážní geometrii, ale typ krytu určuje celkový fyzický plášť a chování chlazení a při specifikaci se často zaměňují. Otevřený motor odolný proti kapající vodě a zcela uzavřený motor chlazený ventilátorem postavený na stejném označení rámu budou stále sdílet stejnou výšku hřídele, rozmístění šroubů a rozteč patek, přesto se budou lišit celkovou délkou, průměrem vnějšího pláště ventilátoru a požadavky na světlost proudění vzduchu.
Otevřete kryty odolné proti kapající vodě
Otevřené konstrukce odolné proti kapající vodě spoléhají na chlazení okolního vzduchu nasávaného přímo přes vinutí, což zkracuje celkovou délku motoru, ale omezuje použití na relativně čisté, suché vnitřní prostředí, kde se uvnitř dutiny vinutí nehromadí polétavý prach nebo vlhkost.
Zcela uzavřené skříně chlazené ventilátorem
Zcela uzavřené konstrukce chlazené ventilátorem izolují vinutí od okolní atmosféry a spoléhají na externí ventilátor a plášť namontovaný na hřídeli, které pohybují vzduch přes žebrovaná žebra pouzdra. To zvyšuje délku a někdy i šířku motoru vzhledem k otevřené jednotce odolné proti kapající vodě stejného rámu, což je důležité, když je vůle kolem motoru již těsná.
| Typ krytu | Způsob chlazení | Typické prostředí | Relativní délka |
|---|---|---|---|
| Otevřete Drip-Proof | Přímé proudění okolního vzduchu | Čistý, suchý interiér | Kratší |
| Zcela uzavřený, chlazený ventilátorem | Externí ventilátor přes žebrované pouzdro | Prašné, vlhké, přilehlé k venkovnímu prostředí | Delší |
| Zcela uzavřený Nevětraný | Pasivní záření a konvekce | Nízký pracovní cyklus, znečištěný vzduch | Podobně jako TEFC |
Vzhledem k tomu, že volba skříně mění celkové rozměry obálky, aniž by se měnil samotný montážní rám, byl vytvořen jakýkoli kontrolní seznam nákupu standardní rozměry rámu motoru by měl považovat typ krytu za povinné doplňkové pole, nikoli jako volitelnou poznámku, zejména u projektů modernizace, kde se náhradní motor musí vejít do stávajícího krytu zařízení nebo krytu spojky.
Běžné chyby velikosti rámu a jak se jim vyhnout
| Omyl | Důsledek | Prevence |
|---|---|---|
| Odpovídají pouze úvodním dvěma číslicím | Nesoulad mezi patkami, motor se nepřišroubuje ke stávající základně | Vždy potvrďte označení celého rámce včetně třetí číslice a přípony |
| Ignorování typu krytu při výměně | Nesoulad celkové délky, rušení elektroinstalační krabice | Zkontrolujte kód krytu vedle čísla rámu |
| Za předpokladu záměny rámců IEC a NEMA | Nesoulad rozmístění šroubů a průměru hřídele | Používejte převodní tabulky výrobce, nikoli blízkost čísel snímků |
| Přesahující délka hřídele u jednotek C-face | Nedostatečný záběr ve spojce nebo vrtání reduktoru | Ověřte použitelnou délku hřídele podle specifikace poháněného zařízení |
Většina chyb instalace souvisejících s rámcem se vrací ke spoléhání se na jedinou dimenzi v izolaci. Důkladná kontrola proti úplnému standardní rozměry rámu motoru plech, krycí hřídel, rozmístění šroubů a pouzdro dohromady, zabraňuje většině problémů s montáží na místě ještě před tím, než bude motor vyjmut z bedny.
Často kladené otázky
Q1: Jak rychle odhadnu výšku hřídele z čísla rámu NEMA?
Vydělte první dvě číslice čísla snímku čtyřmi. Výsledkem je výška osy hřídele v palcích nad montážní základnou.
Q2: Co znamená přípona T na označení rámu NEMA?
Přípona T označuje standardizovaný rám zavedený za účelem sjednocení hřídele a montážních rozměrů napříč výrobci, nahrazující dřívější nestandardizované řady rámů.
Q3: Lze instalovat rámový motor 56C bez komponenty poháněné čelní montáží?
Ano, mnoho motorů 56C obsahuje oba montážní otvory pro nohy a vzor pro montáž na obličej, což umožňuje jakoukoli konfiguraci v závislosti na aplikaci.
Otázka 4: Je bezpečné nahradit motor IEC za rámový motor NEMA, pokud výkon odpovídá výkonu?
Samotná koňská síla nestačí. Průměr hřídele, rozmístění šroubů a standardy klínové drážky se mezi těmito dvěma systémy liší, takže přímá náhrada obvykle vyžaduje výměnu adaptérové desky nebo spojky.
Q5: Proč mají dva motory se stejným číslem rámu někdy různé délky hřídele?
Rámové normy stanoví výšku a průměr hřídele, ale použitelná délka prodloužení hřídele se může lišit podle výrobce v rámci povolené tolerance, takže by měla být vždy potvrzena podle výkresu aplikace.
