Proč výběr motoru se spirálovou převodovkou určuje dlouhodobou účinnost pohonu
Výrobní linka jen zřídka selže kvůli samotnému motoru. Častěji se slabé místo nachází na rozhraní mezi hřídelí motoru a převodovkou, kde vůle, nesouosost nebo poddimenzovaný redukční poměr tiše nahlodávají průchodnost. Šroubové převodové motory to řeší kombinací hlavního pohonu a redukčního stupně do jediné zapouzdřené jednotky, která odstraňuje jeden spojovací bod a jeden zdroj chyb seřízení ve srovnání se samostatným uspořádáním motoru a převodovky.
Samotný tvar spirálového zubu je důvodem, proč tyto jednotky běží tišeji a přenášejí větší zatížení na jednotku objemu než konstrukce s přímými ostruhami. Protože zuby zabírají spíše pod úhlem než podél přímky, kontakt je pozvolný a rozložený po delší dráze, což rozkládá zatížení a snižuje rázový hluk spojený se vstupem a výstupem zubu. Tento článek se zabývá mechanickým zdůvodněním tohoto zvýšení účinnosti, tím, jak vůle a montážní pozice ovlivňují výkon v reálném světě a jak sladit motor se spirálovou převodovkou řady r , an motor se spirálovou převodovkou řady f , nebo a motor se spirálovou převodovkou řady k na konkrétní aplikaci spíše než na obecnou kategorii.
Na správném výběru záleží více na běžící lince než na papíře, protože převodový motor, který je technicky schopný zvládnout zátěž, ale špatně přizpůsobený montážní geometrii nebo pracovnímu cyklu, bude stále stát více energie a údržby během víceleté životnosti než správně specifikovaná jednotka zakoupená za mírně vyšší počáteční cenu. Níže uvedené sekce jsou uspořádány kolem rozhodnutí, která skutečně mění výsledky v terénu, počínaje samotnou geometrií zubu a přes montáž, mazání a výrobní toleranci.
Jak úhel zubu spirálového ozubeného kola mění přenos výkonu
U přímého čelního ozubeného kola se celá šířka zubu dotýká jeho protilehlého zubu současně. Toto okamžité zapojení vytváří ostrý mechanický impuls pokaždé, když nový pár zubů vstoupí do záběru, což je primární zdroj kňučení souvisejícího se staršími konstrukcemi převodovek. Šroubové ozubené kolo řeže zuby pod úhlem k ose otáčení, takže kontakt začíná na jedné hraně zubu a postupně se odvaluje po šířce čela, jak se ozubená kola otáčejí.
Toto progresivní zapojení má tři měřitelné účinky na hnací ústrojí převodového motoru:
- Zatížení je v každém okamžiku sdíleno mezi více než jedním párem zubů, což snižuje maximální namáhání jednotlivého zubu a prodlužuje životnost při opakovaném zatížení.
- Generování hluku významně klesá, často o několik decibelů ve srovnání s ekvivalentní konstrukcí ostruh se stejnou zátěží, protože nedochází k náhlému nárazu zubu na zub.
- Hladkost chodu se zlepšuje při vyšších vstupních otáčkách, což je důležité pro aplikace, kde motor po delší dobu běží blízko svých jmenovitých otáček.
Kompromisem je axiální tah. Protože jsou zuby řezány pod úhlem, záběr generuje sílu podél osy hřídele navíc k radiálním a tangenciálním silám přítomným v čelním ozubeném kole. Skříně motoru se spirálovou převodovkou to odpovídají axiálním ložiskům dimenzovaným pro specifický použitý úhel šroubovice, což je jeden z důvodů, proč nelze skříně převodovek jednoduše zaměnit mezi sériemi bez kontroly jmenovitého výkonu ložisek.
Přizpůsobení návrhu série profilu zatížení aplikace
Výrobci organizují produktové řady šroubových převodových motorů do sérií, protože jediná geometrie skříně nemůže účinně pokrýt celý rozsah od lehkých pohonů dopravníků až po velké zatížení při míchání nebo drcení. Každá řada se obvykle zaměřuje na krouticí moment, styl montáže a sadu kroků poměru, takže správný výběr začíná pracovním cyklem spíše než katalogovou stránkou. Užitečnou počáteční otázkou není, která řada vypadá na papíře nejschopněji, ale jaké uspořádání hřídele již diktuje okolní zařízení, protože dodatečné vybavení rámu tak, aby akceptoval jinou orientaci hřídele, je obvykle mnohem dražší než platit o něco více za správně nakonfigurované pouzdro od začátku.

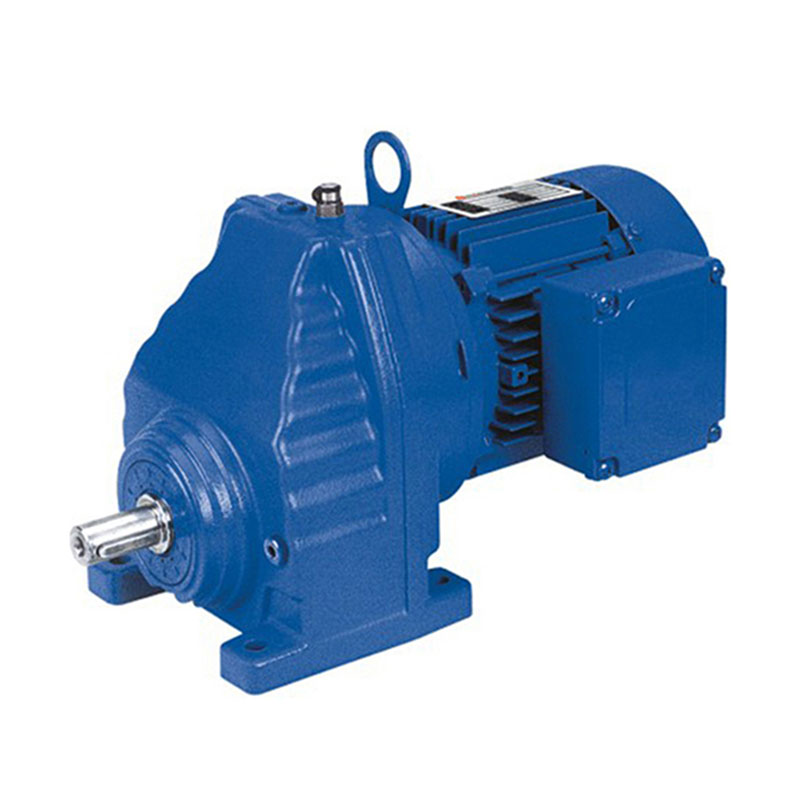

Motor se spirálovou převodovkou řady R
Tato řada, postavená kolem kompaktního koaxiálního krytu, vyhovuje aplikacím, kde výstupní hřídel musí sedět v linii s hřídelí motoru, jako jsou vertikální dopravníky nebo míchací zařízení s omezeným prostorem na podlaze. Kroky poměru jsou obvykle jemnější na spodním konci rozsahu, což pomáhá, když proces vyžaduje přesné přizpůsobení rychlosti spíše než hrubý točivý moment.

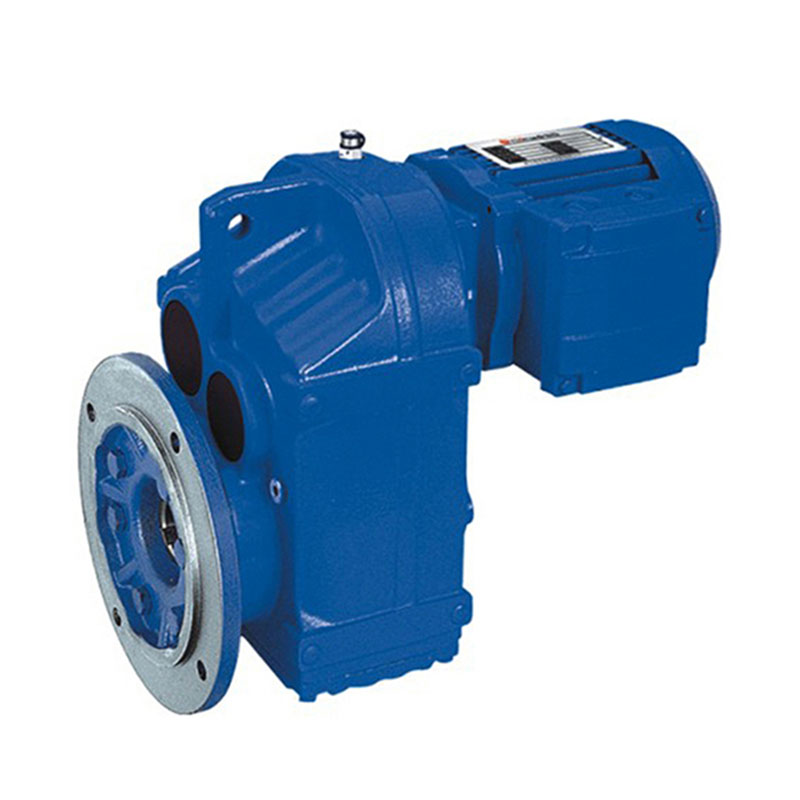

Motor se spirálovou převodovkou řady F
Uspořádání paralelního hřídele použité v této řadě udržuje vstupní a výstupní hřídele vedle sebe, nikoli v linii, což zjednodušuje integraci řemenového nebo řetězového pohonu na zařízení, jako jsou balicí linky a systémy manipulace s materiálem, kde výstupní hřídel musí sedět v pevné výšce nad rámem.

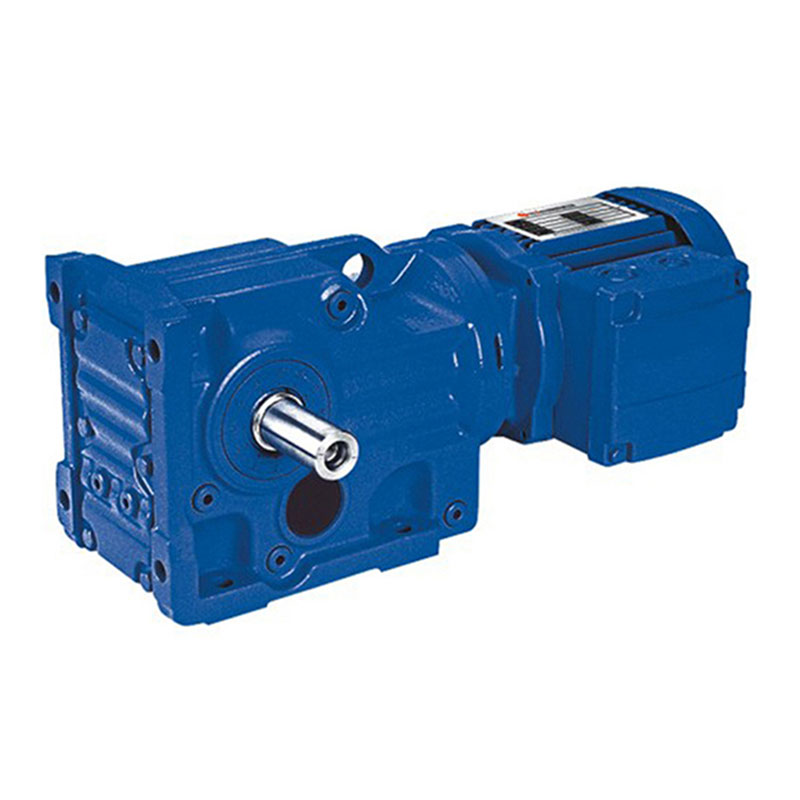

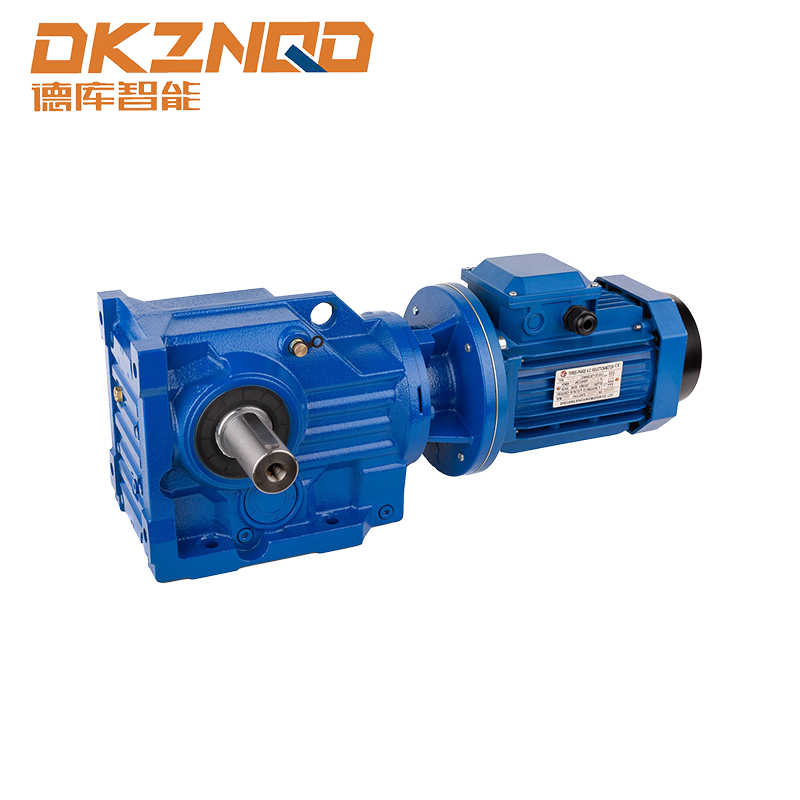

Motor se spirálovou převodovkou řady K
Tato řada, která kombinuje šroubové a kuželové převodové stupně, mění směr přenosu síly o zhruba devadesát stupňů v rámci jediného pouzdra. To z něj dělá běžnou volbu pro míchadla, jeřáby a instalace, kde pohon potřebuje zatáčet bez přidání samostatné pravoúhlé převodovky.

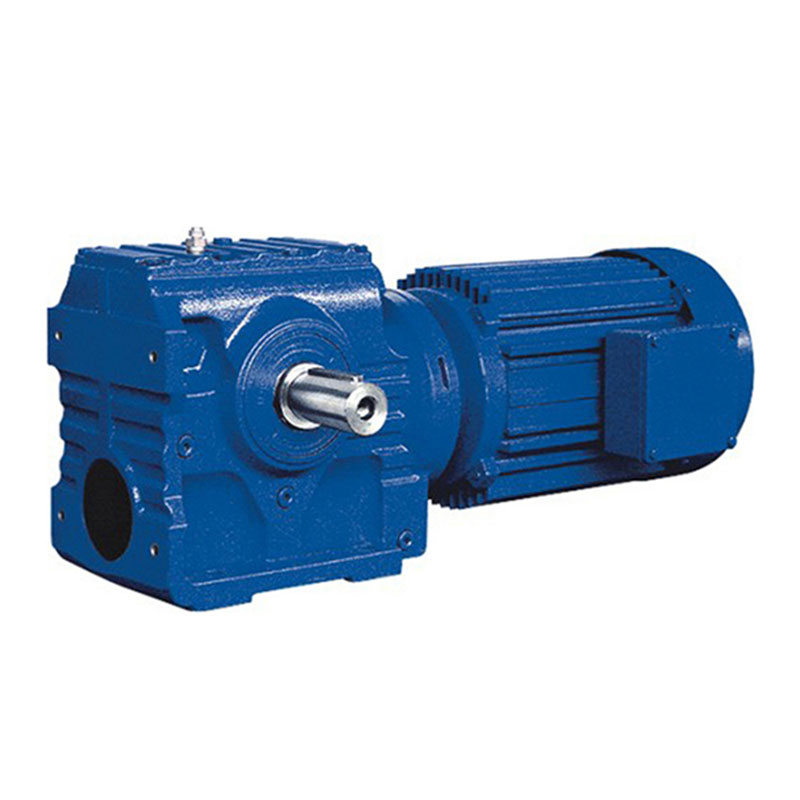

Motor se spirálovou převodovkou řady S
Tato řada spojuje šroubový vstupní stupeň s výstupním stupněm šnekového soukolí, který poskytuje vyšší převodový poměr jedné jednotky než čistě spirálový design, přičemž zabírá relativně malou plochu skříně. Kompromisem je nižší špičková účinnost než u celošroubovicové jednotky, protože šnekové sítě zahrnují více kluzného kontaktu než valivého kontaktu.
Porovnání strukturálních a výkonnostních charakteristik napříč řadami
Níže uvedená tabulka shrnuje praktické rozdíly, které by měly vést k rozhodnutí o výběru. Údaje o účinnosti představují typický výkon jednostupňové spirálové sítě a budou se lišit podle poměru, zatížení a stavu mazání.
| Charakteristický | Koaxiální šroubovice | Paralelní hřídel spirálový | Helical-Bevel | Helical-Worm |
|---|---|---|---|---|
| Uspořádání hřídele | V řadě | Offset paralelně | Pravý úhel | Pravý úhel |
| Typická jednostupňová účinnost | 96 až 98 procent | 96 až 98 procent | 94 až 96 procent | 82 až 90 procent |
| Nejvhodnější typ zátěže | Lehká až středně souvislá | Střední až těžké souvislé | Střední se změnou směru | Lehký až střední, omezený prostor |
| Relativní obytná stopa | Malý | Střední | Střední | Malý |
| Typická třída odporu | Standardníníní až snížené | Standardníníní až snížené | Standard | Standard |
Čísla účinnosti složená napříč etapami. Dvoustupňová spirálová jednotka běžící na 97 procent na stupeň poskytuje celkově zhruba 94 procent, zatímco kombinace spirály a šneku na 88 procentech s jedním stupněm plus spirálový předstupeň na 97 procent se přibližuje celkově k 85 procentům. Během vícesměnného provozního roku se tato mezera přímo promítá do nákladů na elektřinu, což je důvod, proč instalace s vysokým pracovním cyklem mají tendenci upřednostňovat celošroubovicové konstrukce, i když by se šneková varianta vešla na menší půdorys.
Montážní poloha a její vliv na životnost ložiska
Katalogy převodových motorů uvádějí několik standardních montážních poloh a pokušení je považovat to za čistě geometrickou volbu. V praxi orientace montáže mění způsob distribuce maziva uvnitř pouzdra a zatížení ložisek, což ovlivňuje životnost, i když jsou točivý moment a otáčky na papíře totožné.
Vertikální orientace hřídele soustřeďuje větší hmotnost na spodní ložisko a vyžaduje dostatečné množství oleje, aby zuby horního ozubeného kola zůstaly mazány během chodu jednotky, protože rozstřikovací mazání závisí na rotaci, která neustále redistribuuje olej směrem nahoru. Když je jednotka původně určená pro montáž na patku instalována svisle bez kontroly hladiny oleje pro tuto orientaci, může horní stupeň běžet nedostatečně mazaný, i když se jímka z pohledu montáže na patku zdá být plná. Jedním z více přehlížených kroků při uvádění do provozu je kontrola plnicího diagramu specifického pro montáž před instalací, spíše než předpoklad, že pro každou orientaci platí jedna hladina oleje.
Porozumění zpětné reakci a tomu, kdy na ní skutečně záleží
Vůle je malá rotační vůle mezi protilehlými zuby, záměrně zabudovaná tak, aby se ozubená kola nevázala, protože změny teploty způsobují roztahování skříně a ozubených kol různou rychlostí. Pro většinu aplikací dopravníků, míchání a obecné manipulace s materiálem jsou vhodné standardní třídy vůle a nezpůsobují žádné měřitelné procesní problémy.
Vůle se stává konstrukčním problémem ve třech konkrétních situacích:
| Typ aplikace | Proč záleží na odporu | Doporučený přístup |
|---|---|---|
| Indexovací nebo polohovací pohony | Přehrávání se promítá přímo do chyby polohy při každém obrácení směru | Určete třídu snížené vůle a ověřte ji pomocí úchylkoměru při konečné montáži |
| Časté couvání | Opakované nárazové zatížení při změně směru urychluje opotřebení zubů | Vyberte řadu určenou pro reverzní provoz a mírně snižte točivý moment |
| Synchronizované vícemotorové linky | Nestejná vůle napříč jednotkami způsobuje posun mezi synchronizovanými osami | Pořiďte všechny převodové motory na lince ze stejné specifikace třídy vůle |
Mimo tyto případy pronásledování snížené třídy vůle zvyšuje náklady bez odpovídající výhody, protože normální plynulé otáčení v jednom směru nikdy nezapojuje vůli způsobem, který by ovlivnil poháněné zařízení.
Spojka motoru a převodovky a kde se ztrácí účinnost
Ani dobře navržený převodový stupeň nemůže kompenzovat špatné rozhraní motoru a převodovky. Tři faktory určují, kolik jmenovitého výkonu motoru skutečně dosáhne hnané zátěže:
- Vyrovnání hřídele mezi rotorem motoru a vstupním pastorkem. Integrované skříně převodových motorů tuto proměnnou téměř úplně odstraňují, protože motor je ve skříni namontován z výroby, na rozdíl od samostatně připojeného motoru a reduktoru, kde tolerance vyrovnání pole zvyšují proměnnou ztrátu.
- Předpětí ložiska na vstupním hřídeli, který je potřeba nastavit v rámci tolerance výrobce. Příliš malé předpětí umožňuje pohyb hřídele při zatížení a příliš velké zvyšuje ztráty třením a zkracuje životnost ložisek.
- Třída viskozity maziva vzhledem k okolní provozní teplotě. Mazivo, které je příliš viskózní pro podmínky studeného startu, zvyšuje ztráty při stloukání během spouštění, zatímco mazivo, které je příliš řídké pro vysoké okolní teploty, zvyšuje časem opotřebení boků zubů.
Posouzení technických údajů pro konkrétní jednotku se šikmým zkosením v porovnání se skutečným rozsahem okolních teplot v místě instalace, spíše než předpokládat, že jedna třída maziva pokrývá všechna podnebí, zabrání velkému podílu předčasných poruch ložisek hlášených v provozních údajích.
Kontrolní seznam specifikací před zadáním objednávky
Potvrzením následujících bodů před dokončením nákupní objednávky se vyhnete nejčastějším příčinám nesouladu mezi katalogovým hodnocením a výkonem v terénu.
- Potvrďte požadovaný výstupní krouticí moment při skutečných provozních otáčkách, nejen při otáčkách na štítku motoru, protože krouticí moment a otáčky se v redukčním stupni pohybují nepřímo.
- Ověřte montážní polohu a zkontrolujte, zda specifikace olejové náplně odpovídá této orientaci.
- Zkontrolujte rozsah okolních teplot, včetně jakéhokoli uzavřeného nebo venkovního vystavení, podle standardních hodnot maziva.
- Zjistěte, zda pracovní cyklus zahrnuje časté couvání nebo start-stop provoz, který ovlivňuje jak třídu vůle, tak tepelný výkon.
- Zkontrolujte, zda typ výstupu hřídele, zda plný hřídel, dutý hřídel nebo stahovací kotouč, odpovídá spojovacímu zařízení.
- Porovnejte provozní faktor se skutečným špičkovým zatížením, včetně rázového zatížení během spouštění.
Přesnost výroby a její dlouhodobý vliv na hluk a opotřebení
Dva převodové motory s identickými zveřejněnými specifikacemi mohou v terénu fungovat výrazně odlišně, pokud byl jeden řezán a tepelně zpracován na přísnější stupeň tolerance než druhý. Přesnost zubů ozubených kol je obvykle odstupňována na standardizovaných stupnicích, které kvantifikují chybu profilu, chybu stoupání a odchylku úhlu šroubovice. Jednotky řezané na jemnější stupeň běží tišeji a generují méně vibrací při stejném zatížení, ale co je důležitější, mají tendenci si tento výkon udržet po delší servisní interval, protože počáteční kontaktní vzorek se blíží ideálu, čímž se opotřebení rovnoměrněji rozprostírá po povrchu zubu od prvního dne provozu, místo aby se soustředilo na několik vysokých bodů, které byly mírně mimo toleranci.
Konzistence tepelného zpracování je důležitá stejně jako počáteční řez. Hloubka cementování, která se mění napříč polotovarem ozubeného kola, vytváří měkká místa, která se rychleji opotřebovávají při zatížení, případně mění profil zubu natolik, aby se zvýšila vůle nad původní specifikaci. To je jeden z důvodů, proč vůle na stárnoucí převodovce měřená v terénu často překračuje hodnotu na typovém štítku, i když jednotka nebyla nikdy přetížena.
Často kladené otázky
Q1: Jaký je praktický rozdíl mezi motorem se spirálovou převodovkou a motorem se standardní převodovkou?
Termín převodový motor zahrnuje jakoukoli kombinaci motoru a redukčního stupně, včetně šnekového, kuželového, planetového a šroubového provedení. Šroubový převodový motor specificky používá pro redukční stupeň zuby s úhlovým řezem, které obecně poskytují vyšší účinnost a nižší hluk než šneková konstrukce za srovnatelnou cenu, i když výroba vyžaduje přesnější tolerance skříně.
Q2: Lze jednotku namontovanou na nohy nainstalovat vertikálně bez úprav?
Záleží na sérii a konkrétní tabulce plnění oleje poskytnuté výrobcem. Některá pouzdra používají společný design vnitřní dutiny ve všech orientacích a vyžadují pouze upravenou hladinu oleje, zatímco jiná používají polohy odvzdušňovací a vypouštěcí zátky specifické pro orientaci, které musí být změněny, aby vertikální instalace fungovala správně.
Q3: Jak moc ovlivňuje redukční poměr celkovou účinnost?
Vyšší poměry obecně vyžadují více redukčních stupňů a každý další stupeň zavádí vlastní ztráty sítě. Jednostupňová spirálová jednotka běžně dosahuje středních až vysokých devadesátých let v procentuální účinnosti, zatímco trojstupňová jednotka potřebná pro velmi vysoký poměr může spadat do vysokých osmdesátých let jednoduše proto, že se skládají tři sady ztrát sítě.
Q4: Je vyšší servisní faktor vždy bezpečnější volbou?
Vyšší servisní faktor poskytuje větší rezervu proti rázovému zatížení a hromadění tepla, ale předimenzování motoru s převodovkou daleko za skutečnou zátěží může zatlačit motor do méně efektivní části jeho provozní křivky a zvyšuje jak pořizovací náklady, tak fyzickou stopu, aniž by to mělo odpovídající přínos pro stabilní, dobře charakterizované zatížení.
Q5: Jak často by se měl kontrolovat převodový olej v utěsněném motoru se spirálovou převodovkou?
Utěsněné jednotky se obvykle plní na celou dobu životnosti nebo na dlouhý servisní interval, ale extrémní teploty okolí, pronikání vody poškozeným těsněním nebo prodloužený provoz nad jmenovitý pracovní cyklus mohou degradovat olej rychleji, než předpokládá standardní interval. Vizuální kontrola těsnění a pravidelná kontrola vzorků oleje zůstávají dobrou praxí i u jednotek prodávaných jako bezúdržbové.
