Proč hypoidní převodové motory BKM překonávají tradiční šnekové pohony: Technické srovnání

1. Úvod: Tiché řazení v pravoúhlém přenosu výkonu

Po desetiletí byly šnekové převodovky výchozí volbou pro pravoúhlý přenos síly kvůli jejich kompaktnímu půdorysu a vysokým převodovým poměrům. Průmyslové požadavky na energetickou účinnost, spolehlivost a nižší celkové náklady na vlastnictví však odhalily zásadní slabiny technologie šnekového pohonu. Zadejte Hypoidní převodovka BKM — nová generace hypoidních převodových motorů, která kombinuje výhody spirálového a hypoidního převodu. Precizně navržená řada BKM nabízí až o 30 % vyšší účinnost, výrazně nižší provozní teploty a prodlouženou životnost ve srovnání s konvenčními šnekovými pohony. Tento článek poskytuje technické srovnání založené na datech a vysvětluje proč Hypoidní převodový motor BKM řešení rychle nahrazují šnekové reduktory na dopravnících, manipulaci s materiálem a průmyslové automatizaci.

2. Základní rozdíly: Hypoidní vs. Šnekový převodový reduktor

Abychom pochopili mezeru ve výkonu, musíme prozkoumat geometrii a kontaktní mechaniku. Šnekový pohon se skládá ze závitového šneku, který zabírá s bronzovým kolem, což má za následek kluzné tření přes velkou kontaktní plochu. Naproti tomu a vysoce účinná hypoidní převodovka používá ofsetové, spirálově zkosené zuby s valivým a posuvným pohybem optimalizovaným pro efektivitu. Níže uvedená tabulka shrnuje kritické rozdíly.

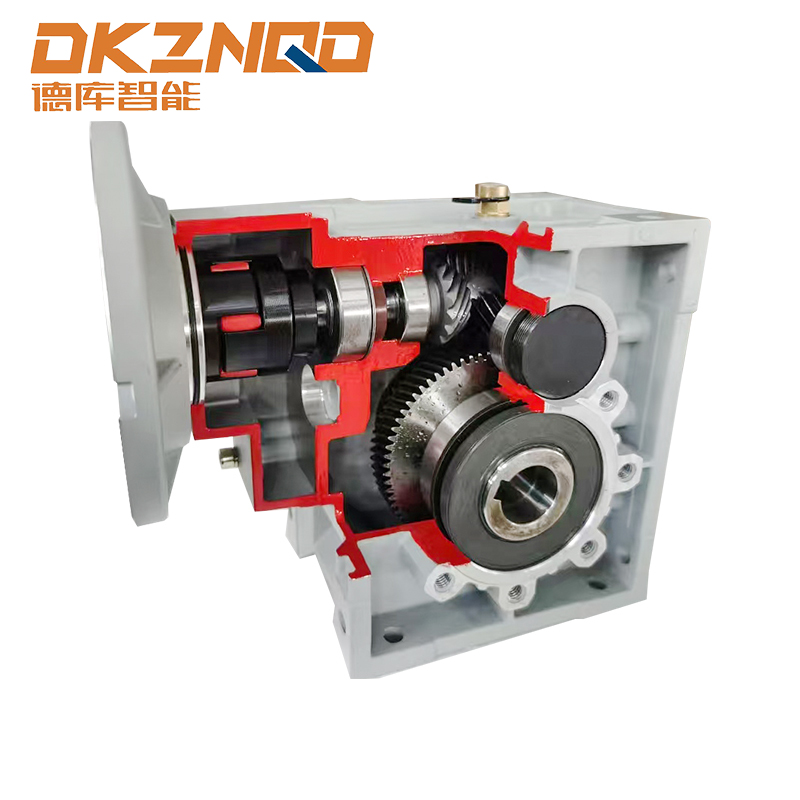

The Hypoidní redukce řady BKM využívá nauhličovaná, broušená hypoidní kola, která udržují optimální kontakt zubů při zatížení. Tato konstrukce eliminuje silné kluzné tření, které sužuje šnekové sady, což se přímo promítá do nižších energetických ztrát a tepelného namáhání.

3. Výhoda účinnosti: Průlom v oblasti úspory energie

Efektivita je nejpřesvědčivějším důvodem přechodu. Terénní data z aplikací s nepřetržitým provozem (např. dopravníkové systémy 24/7) ukazují, že šnekové reduktory obvykle pracují s 50–70 % účinností při jmenovitém zatížení a dále klesají za podmínek start-stop nebo částečného zatížení. Naproti tomu a pravoúhlý hypoidní převodový motor stejně jako řada BKM dosahuje účinnosti 92–96 % v širokém rozsahu točivého momentu. Následující SVG ilustruje srovnávací křivku účinnosti při třech redukčních poměrech (10:1, 20:1, 30:1).

Příklad z reálného světa: logistické centrum provozující 15 pohonných jednotek dopravníků (každá 2,2 kW) 16 hodin/den, 5 dní/týden. Výměna šnekových pohonů (průměrná účinnost 68 %) s Hypoidní převodové motory BKM (93% účinnost) snižuje roční spotřebu energie z 96 500 kWh na 70 600 kWh – úspora více než 25 900 kWh a 2 800 USD ročně na nákladech na elektřinu (0,11 USD/kWh). Toto zvýšení účinnosti také snižuje CO2 stopu o přibližně 11 tun ročně.

4. Tepelný výkon a provozní spolehlivost

Teplo je nepřítelem dlouhé životnosti převodovky. Šnekové pohony přeměňují ztracenou energii na teplo a často dosahují povrchové teploty 80–95 °C při nepřetržitém provozu. To urychluje oxidaci oleje, degraduje těsnění a snižuje životnost převodovky. naproti tomu Hypoidní převodovky BKM provozovat o 30–40 °C chladič díky vyšší účinnosti a optimalizovaným mazacím kanálům. Nižší tepelné namáhání vede ke třem kvantifikovatelným výhodám:

• Prodloužené intervaly výměny oleje: Šnekové pohony často vyžadují výměnu oleje každých 2 500-4 000 hodin; Hypoidní jednotky BKM dosahují 8 000-10 000 hodin se syntetickými mazivy.
• Integrita těsnění: Při teplotě 60 °C v jímce vs. 90 °C se stárnutí elastomeru zpomalí faktorem 3, čímž se eliminuje riziko úniku.
• Vyšší přerušovaná kapacita přetížení: Hypoidní převody mohou udržet 150% špičkový točivý moment bez tepelného vypnutí, zatímco šnekové pohony riskují odření zubů.

Ve skříni balicího stroje (pracovní cyklus: 80% zatížení, okolní teplota 35°C) spouštěly šnekové převodovky teplotní alarmy po 11 měsících; BKM pravoúhlý hypoidní převodový motor provozován více než 36 měsíců bez jakékoli tepelné údržby.

5. Kompaktní pravoúhlý design s větší flexibilitou

Tradiční šnekové pohony vynikají pravoúhlou kompaktností, ale šroubovicově-hypoidní architektura BKM odpovídá nebo dokonce snižuje axiální délku a zároveň poskytuje možnosti montáže na dutou hřídel nebo patku. Hypoidní offset umožňuje nižší středovou vzdálenost pro stejný poměr, což usnadňuje integraci do těsných rámů strojů. Hlavní výhody designu:

• Řada BKM nabízí vstupní průměry od 56 do 112 mm, rozsah točivého momentu až 1500 Nm a poměry od 5:1 do 200:1 (dvoustupňové šroubovice-hypoidní).
• Univerzální montáž: patka, příruba nebo hřídel bez snížení výkonu.
• Nižší emise hluku: Hypoidní záběr je ze své podstaty tišší než šnekový posuv – typicky 65 dBA oproti 78 dBA při 1450 ot./min.

Kombinace Čelo-hypoidní převodovka BKM geometrie s přesným broušeným ozubením poskytuje hustotu výkonu, která převyšuje šnekové reduktory o 35 % – více točivého momentu v menším obalu.

6. Analýza nákladů životního cyklu (LCA): Pětiletá perspektiva

Zatímco počáteční pořizovací cena hypoidního převodového motoru může být o 15–20 % vyšší než u ekvivalentního šnekového pohonu, celkové náklady na vlastnictví (TCO) vyprávějí jiný příběh. Níže uvedená tabulka porovnává typickou aplikaci 2,2 kW, poměr 15:1 během pěti let (nepřetržitý provoz, 8 760 h/rok).

Toto o 38 % nižší celkové náklady na vlastnictví opravňuje k upgradu, přičemž návratnost investic je obvykle dosažena během 18–24 měsíců. U flotil o 20 jednotkách roční úspory přesahují 10 000 USD.

7. Výkon aplikací v reálném světě

Přechod zdůrazňují dva zdokumentované průmyslové případy (bez odkazů na značku):

Případ A – Automobilový montážní dopravník

Původní šnekové pohony (30 kusů) trpěly častým zasekáváním kvůli tepelné roztažnosti a vyžadovaly měsíční doplňování oleje. Po modernizaci hypoidními převodovými motory BKM se doba provozuschopnosti zvýšila o 11 % a zakázky na údržbu klesly během dvou let o 78 %. Závod vykázal průměrné úspory energie 28 % měřené na vstupu motoru.

Případ B – Linka na plnění lahví na potraviny a nápoje

Vysoká vlhkost prostředí způsobila korozi šnekového pohonu a emulgaci maziva. Verze BKM s výstupní přírubou z nerezové oceli vysoce účinná hypoidní převodovka poskytovalo krytí IP65, zkrátilo prostoje při čištění o 60 % a eliminovalo neplánované výměny po dobu tří po sobě jdoucích let.

Tyto příklady potvrzují, že Hypoidní redukce řady BKM řeší skutečné provozní problémy nad rámec jednoduchých čísel účinnosti.

8. Technické specifikace a kritéria výběru

Při hodnocení a pravoúhlý hypoidní převodový motor pro upgrade zvažte následující parametry běžně dostupné v produktové řadě BKM:

• Nominální točivý moment: 50–1500 Nm (v závislosti na velikosti rámu)
• Redukční poměry (jednostupňové hypoidní): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Dvoustupňové kombinace (helikální hypoidní): až 200:1
• Povolené radiální zatížení výstupního hřídele: až 8 000 N
• Účinnost při plném zatížení: 90–96 % (při vyšších poměrech mírně klesá)
• Rozsah provozních teplot: -25°C až 50°C bez pomocného chlazení

Výběr správné velikosti zahrnuje přizpůsobení provozního faktoru (typicky 1,2–1,5 pro provoz dopravníku) a ověření tepelného výkonu. Protože hypoidní jednotky BKM generují méně tepla, často umožňují o jednu velikost rámu menší ve srovnání se šnekovými pohony pro stejnou aplikaci, což snižuje setrvačnost a náklady.

9. Často kladené otázky

Q1: Může hypoidní převodový motor BKM přímo nahradit stávající šnekový pohon bez mechanických úprav?

Ve většině případů ano. Jednotky BKM jsou navrženy se standardními IEC přírubovými vstupy a vyměnitelnými rozměry výstupních hřídelí (plné nebo duté). Ověřte však schéma montážních otvorů a výšku hřídele; u některých starších rámů mohou být potřebné adaptérové ​​desky. Celková délka je často podobná nebo kratší.

Q2: Je výhoda účinnosti zachována při nízkých rychlostech nebo částečném zatížení?

Ano. Šnekové pohony zažívají strmý pokles účinnosti při nízkých otáčkách (pod 300 ot./min.) kvůli mezním podmínkám mazání. Hypoidní převody BKM si udržují účinnost přes 85 % i při výstupu 50 ot./min., díky čemuž jsou vynikající pro aplikace s proměnnou frekvencí (VFD).

Q3: Jsou hypoidní redukce BKM samosvorné jako šnekové pohony?

Ne, hypoidní převody nejsou ze své podstaty samosvorné. Pro aplikace vyžadující funkci zpětného chodu musí být přidána externí brzda nebo zařízení zpětného chodu. Nízké tření však umožňuje couvání, což je výhodné pro ruční nastavení nebo bezpečnostní vypínání.

Q4: Jaké mazivo se doporučuje pro hypoidní převodovky BKM?

Syntetické oleje na bázi PAO nebo polyglykolu ISO VG 150–220 jsou standardní, poskytují prodloužené intervaly výměny a stabilní viskozitu v závislosti na teplotě. Na rozdíl od šnekových pohonů nejsou nutné přísady molybdenu, což snižuje dlouhodobou chemickou degradaci.

Q5: Jakou typickou dobu návratnosti lze očekávat při přechodu z červa na hypoidní?

Na základě samotných úspor energie (za předpokladu 3000 provozních hodin/rok, 0,12 USD/kWh) se návratnost pohybuje od 12 do 30 měsíců. Při zahrnutí snížené údržby je návratnost často pod 18 měsíců. Mnoho průmyslových uživatelů vidí plnou návratnost investic během prvních dvou let.

10. Závěr: Verdikt o hypoid vs. Worm

Inženýrské výhody Hypoidní převodovka BKM již nejsou úzce specializované – mění se specifikace pravoúhlých pohonů napříč průmyslovými odvětvími. S vynikající účinností (92–96 % vs. 55–75 %), výrazně nižšími provozními teplotami, prodlouženou životností a celkovými náklady na vlastnictví o 30–40 % nižšími za pět let je rozhodnutí jasné. Zatímco šnekové pohony zůstávají relevantní pro statické udržování zatížení nebo aplikace s extrémně nízkými otáčkami (pod 10 ot./min), jakýkoli dynamický, nepřetržitý nebo energeticky citlivý systém bude těžit z hypoidního převodového motoru BKM. S tím, jak se manažeři závodů snaží splnit cíle snížení uhlíku a snížit provozní náklady, dochází k posunu od červa k vysoce účinná hypoidní převodovka technologie není jen upgrade – je to strategický imperativ.

Podrobné informace o rozměrech a aplikační podpoře naleznete v technické dokumentaci Hypoidní redukce řady BKM nebo kontaktujte specialistu na řízení pohybu. Budoucnost pravoúhlého přenosu energie je hypoidní a rodina BKM vede cestu.
