Jaká je účinnost spirálového kuželového převodového motoru řady K ve srovnání se šnekovou převodovkou?

Základní pracovní principy motorů s kuželovým kuželovým ozubením a šnekových převodovek řady K

Hodnocení účinnosti zařízení průmyslového ozubeného převodu přímo určuje spotřebu energie, provozní náklady a dlouhodobou životnost v systémech průmyslové automatizace. Mezi nejpoužívanější převodová zařízení, Kuželový převodový motor řady K a šnekové převodovky představují dvě odlišné technické cesty, přičemž jejich účinnost je hlavním rozdílem pro B2B průmyslové nákupčí při rozhodování o nákupu. Abychom plně porozuměli jejich mezerám v účinnosti, je nezbytné začít s jejich základními pracovními principy a vnitřními konstrukčními návrhy, protože tyto faktory jsou hlavními příčinami rozdílů v účinnosti.

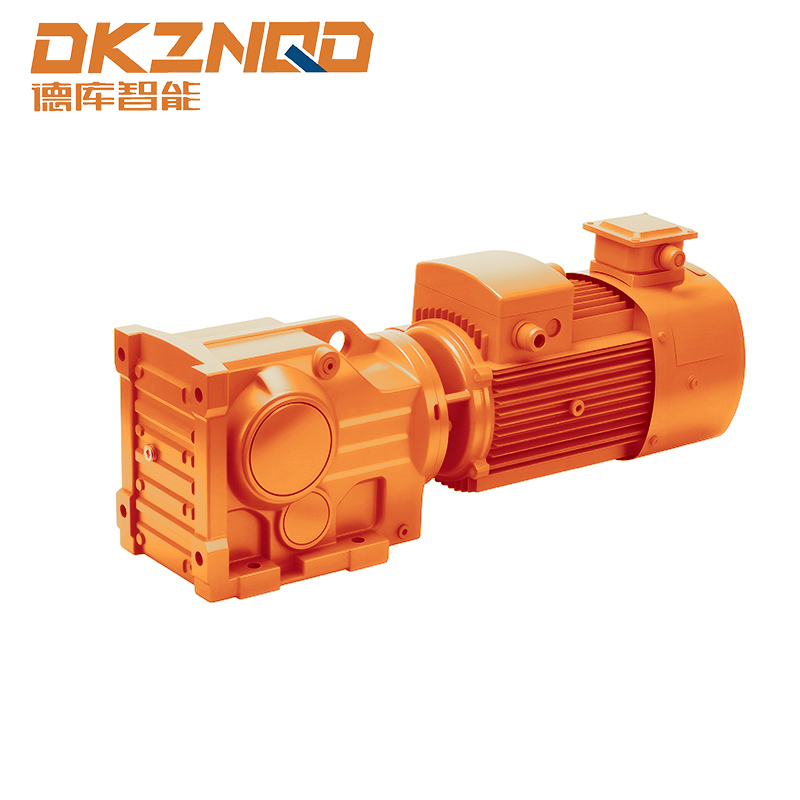

Kuželový převodový motor řady K je přesné převodové zařízení, které integruje spirálová ozubená kola a kuželová ozubená kola. Jeho převodová struktura využívá pravoúhlý design, který kombinuje charakteristiky hladkého záběru spirálových ozubených kol a výhody pravoúhlého přenosu síly kuželových kol. Zuby ozubených kol jsou zpracovány přesným broušením a kalením, čímž se během provozu vytváří nepřetržitý a stabilní záběrový stav. Výkon je přenášen prostřednictvím několika párů ozubených kol za sebou s minimálním kluzným třením mezi zuby ozubených kol, což představuje pevný základ pro vysoce účinný provoz.

Naproti tomu šneková převodovka se při přenosu výkonu spoléhá na záběr šneku a šnekového kola. Šnek je typicky hnací část se spirálovou strukturou a šnekové kolo je hnaná část podobná spirálovému ozubenému kolu. Tato struktura může dosáhnout velkého jednostupňového redukčního poměru a má samosvorné vlastnosti za specifických podmínek. U způsobu převodu však dominuje kluzné tření mezi šnekem a šnekovým kolem, což je neodmyslitelný faktor vedoucí k nižší účinnosti ve srovnání s převodovým zařízením založeným na ozubených kolech.

Konstrukční složení motorů s kuželovou kuželovou převodovkou řady K

Mezi základní součásti motorů s čelním kuželovým převodem řady K patří precizně obrobená šroubová ozubená kola, spirálová kuželová ozubená kola, vysoce pevné hřídele, utěsněná pouzdra a vysoce výkonná ložiska. Šroubová ozubená kola mají šikmou konstrukci zubů, která umožňuje, aby během provozu zabíralo více zubů současně, čímž se snižuje náraz a hluk. Kuželová kola jsou rozmístěna pod úhlem 90 stupňů a realizují pravoúhlý přenos síly bez dalších konverzních komponent.

Všechny součásti převodovky jsou vyrobeny z vysoce kvalitní legované oceli pomocí procesů nauhličování, kalení a broušení, což zajišťuje vysokou povrchovou tvrdost a přesné profily zubů. Odpovídající vůle mezi ozubenými koly je řízena v extrémně malém rozsahu, což nejen zlepšuje přesnost převodu, ale také snižuje energetické ztráty způsobené třením povrchu zubů. Integrovaná konstrukce motoru a převodovky eliminuje ztráty výkonu způsobené nezávislými spojovacími prvky a dále optimalizuje celkovou provozní účinnost.

Konstrukční složení šnekových převodovek

Šneková převodovka se skládá hlavně ze šneku, šnekového kola, tělesa skříně, ložisek a těsnících dílů. Šnek je obvykle vyroben z tvrzené oceli a šnekové kolo je vyrobeno z materiálů z bronzové slitiny odolných proti opotřebení, aby se snížilo tření a opotřebení. Jednostupňová převodová struktura je jednoduchá a pravoúhlý převod lze realizovat přímo, což je vhodné pro případy s omezeným instalačním prostorem a požadavky na nízkou rychlost a vysoký točivý moment.

V důsledku kluzného tření mezi šnekem a šnekovým kolem během převodu má přizpůsobení materiálu a podmínky mazání zásadní vliv na účinnost. Ani pomocí optimalizovaných materiálů a maziv nelze zcela eliminovat kluzné tření, které je nevyhnutelnou konstrukční vadou šnekových převodovek a přímo omezuje jejich horní hranici účinnosti.

Údaje o jmenovité účinnosti jádra motorů s kuželovou převodovkou se spirálovou převodovkou řady K

Hodnocení účinnosti je klíčovým ukazatelem pro měření kapacity přeměny energie převodových motorů, která se vztahuje k poměru výstupního výkonu ke vstupnímu výkonu za jmenovitých provozních podmínek. Čelní kuželový převodový motor řady K s optimalizovanou strukturou převodů a přesným výrobním procesem dosahuje špičkové účinnosti v oboru, což je primární důvod, proč je upřednostňován v průmyslových scénářích s vysokou účinností.

Při jmenovité zátěži a standardních provozních podmínkách je komplexní účinnost Kuželový převodový motor řady K může dosáhnout 94 % až 96 % , což je nejvyšší úroveň ve výbavě pravoúhlého převodového ústrojí. Tyto údaje o účinnosti nejsou ovlivněny redukčním poměrem v širokém rozsahu, udržujíc stabilní výkon od malých redukčních poměrů po velké redukční poměry.

Účinnost Výkon při různých podmínkách zatížení

Stabilita účinnosti spirálových kuželových převodových motorů řady K za podmínek proměnného zatížení je jednou z jeho hlavních výhod. V průmyslových aplikacích zařízení často pracuje v podmínkách bez zatížení, nízkého zatížení, jmenovitého zatížení a přetížení a rozsah změny účinnosti přímo ovlivňuje skutečný efekt úspory energie.

• Při 100% jmenovité zátěži: účinnost je udržována na 94 % – 96 % , dosažení optimálního provozního stavu
• Pod 75 % jmenovitého zatížení: účinnost je 93 % – 95 % , téměř bez útlumu
• Pod 50 % jmenovitého zatížení: účinnost je 92 % – 94 % , stále si udržuje vysokou úroveň
• Pod 25 % jmenovitého zatížení: účinnost je 90 % – 92 % , rozsah útlumu je mnohem nižší než u podobných produktů

Tato stabilní účinnost zajišťuje, že šroubový kuželový převodový motor řady K může udržovat nízkou spotřebu energie při dlouhodobém přerušovaném provozu nebo nepřetržitém provozu s proměnnou zátěží, což výrazně snižuje provozní náklady průmyslového zařízení.

Změny účinnosti s různými redukčními poměry

Čelní kuželový převodový motor řady K využívá vícestupňovou konstrukci převodovky a účinnost se se zvýšením převodového poměru mění jen velmi málo. U jednostupňových redukčních modelů může účinnost dosáhnout 95 % – 96 % ; u dvoustupňových redukčních modelů je účinnost 94 % – 95 % ; u třístupňových redukčních modelů je účinnost stále stejně vysoká jako 93 % – 94 % .

I v aplikačních scénářích velkých redukčních poměrů je ztráta účinnosti každého dalšího stupně převodů řízena pod 1 %, což je nenahraditelná výhoda šnekových převodovek. Díky této vlastnosti je spirálový kuželový převodový motor řady K vhodný pro vysoce přesné převody s velkými převodovými poměry a požadavky na vysokou účinnost.

Vliv provozního prostředí na efektivitu

Čelní kuželový převodový motor řady K má silnou adaptabilitu na provozní prostředí. V rozsahu okolních teplot -20°C až 40°C zůstává jeho účinnost v podstatě nezměněna. Plně uzavřený mazací systém zajišťuje, že ozubená kola jsou v dobrém stavu mazání po dlouhou dobu, snižuje ztráty třením a udržuje stabilní výkonnost.

Po 10 000 hodinách nepřetržitého provozního testu je útlum účinnosti spirálového kuželového motoru řady K menší než 1 % , což znamená, že dokáže udržet vysoce účinný provoz po celou dobu životnosti, aniž by došlo k výraznému poklesu účinnosti v důsledku dlouhodobého používání.

Základní údaje o hodnocení účinnosti šnekových převodovek

Jako tradiční pravoúhlé převodové zařízení mají šnekové převodovky výhody jednoduché konstrukce, nízké ceny a samosvorné funkce, ale jejich účinnost je výrazně nižší než u motorů s kuželovými kuželovými převody řady K. Účinnost šnekových převodovek je značně ovlivněna konstrukčními charakteristikami, redukčním poměrem a zatížením, s velkým rozsahem útlumu a nízkou celkovou úrovní.

Při jmenovitém zatížení je nejvyšší účinnost pouze u standardních šnekových převodovek 70 % – 85 % , což je o 10 až 25 procentních bodů nižší než u motorů s čelním kuželovým převodem řady K. Tato mezera v účinnosti přímo vede k vyšší spotřebě energie a větší produkci tepla během provozu, což omezuje její použití ve scénářích vysoce účinného a dlouhodobého nepřetržitého provozu.

Účinnost Výkon při různých podmínkách zatížení

Účinnost šnekových převodovek je extrémně citlivá na změny zatížení a útlum účinnosti je velmi zřetelný při nízké zátěži, což je velká nevýhoda oproti převodovým motorům.

• Při 100% jmenovité zátěži: účinnost je 70 % – 85 % , dosažení maximální hodnoty účinnosti
• Pod 75 % jmenovité zátěže: účinnost klesne na 65 % – 80 %
• Pod 50 % jmenovitého zatížení: účinnost je 55 % – 70 % , s výrazným poklesem
• Pod 25 % jmenovitého zatížení: účinnost je only 40 % – 55 % , ztráta je extrémně velká

Ve stavu nízké zátěže se většina vstupní energie šnekové převodovky přeměňuje v důsledku kluzného tření na tepelnou energii, což má za následek vážné plýtvání energií. Tato vlastnost jej činí nevhodným pro zařízení, která dlouhodobě pracují při nízké zátěži.

Změny účinnosti s různými redukčními poměry

Účinnost šnekových převodovek má silnou negativní korelaci s redukčním poměrem a účinnost prudce klesá se zvýšením redukčního poměru, což je fatální chyba při aplikaci velkých redukčních poměrů.

• Jednostupňový redukční poměr 10:1: účinnost je 80 % – 85 %
• Jednostupňový redukční poměr 30:1: účinnost klesá na 70 % – 75 %
• Jednostupňový redukční poměr 50:1: účinnost je pouze 60 % – 65 %
• Dvoustupňový redukční poměr nad 100:1: účinnost je nižší než 50 %

Čím větší je redukční poměr, tím větší je kluzné tření mezi šnekem a šnekovým kolem a tím vážnější jsou ztráty energie. V průmyslových scénářích vyžadujících velké redukční poměry povede použití šnekových převodovek k podstatnému zvýšení nákladů na energii.

Samosvorná funkce a kompromis mezi účinností

Část šnekových převodovek má samosvornou funkci, která dokáže zabránit reverzaci zátěže při zastavení motoru a je vhodná pro zdvihací a šikmá převodová zařízení. Samosvornou funkci však provází extrémně nízká účinnost a účinnost samosvorných šnekových převodovek je pouze 30 % – 50 % za jakýchkoliv pracovních podmínek.

Tento kompromis mezi funkcí a účinností činí samosvornou šnekovou převodovku použitelnou pouze pro speciální scénáře s nízkými požadavky na účinnost a vysokými požadavky na bezpečnost a nemůže splnit potřeby energeticky úsporné průmyslové výroby.

Srovnávací analýza hodnocení účinnosti mezi motory s čelním kuželovým ozubením a šnekovými převodovkami řady K

Prostřednictvím nezávislé analýzy údajů o účinnosti dvou typů převodových zařízení lze jasně definovat mezeru v jejich účinnosti. Pro B2B průmyslové nákupčí jsou tato srovnávací data klíčovým základem pro výběr zařízení, které odpovídá výrobním potřebám a řízení provozních nákladů. Dále bude provedeno komplexní srovnání z různých dimenzí, jako je jmenovitá účinnost, přizpůsobivost zatížení, vliv redukčního poměru a dlouhodobá provozní stabilita.

Komplexní srovnávací tabulka údajů o účinnosti

Údaje v tabulce jasně ukazují, že spirálový kuželový převodový motor řady K má absolutní výhody ve všech ukazatelích účinnosti s celkovou účinností 20% - 30% vyšší než u šnekových převodovek v průměru. Tato mezera v efektivitě bude zesílena do obrovských rozdílů v nákladech v dlouhodobé průmyslové výrobě.

Srovnání spotřeby energie ve skutečných průmyslových aplikacích

Vezmeme-li jako příklad 5,5kW průmyslový přenosový systém, který je v provozu 8 hodin denně a 300 dní v roce, je roční rozdíl ve spotřebě energie mezi těmito dvěma zařízeními vypočítán na základě průměrné účinnosti:

Roční spotřeba energie spirálového kuželového převodového motoru řady K: 5,5 kW × 8 h × 300 d ÷ 0,95 ≈ 13 895 kWh

Roční spotřeba šnekové převodovky: 5,5KW × 8h × 300d ÷ 0,75 ≈ 17600 kWh

Rozdíl roční spotřeby energie mezi těmito dvěma je 3705 kWh . Pro velké průmyslové podniky vybavené stovkami převodových zařízení jsou roční náklady na energii ušetřené používáním motorů s čelním kuželovým převodem řady K velmi značné, což může rychle vyrovnat počáteční rozdíl v pořizovacích nákladech.

Výroba tepla a srovnání provozní stability

Účinnost přímo souvisí s vývinem tepla během provozu. Nízká účinnost šnekových převodovek znamená, že se více elektrické energie přeměňuje na tepelnou energii, což povede k trvalému nárůstu teploty zařízení. Při nepřetržitém provozu může povrchová teplota šnekových převodovek dosáhnout 60 °C - 80 °C a vnitřní mazací olej je náchylný ke stárnutí a poruchám, což zvyšuje riziko opotřebení a selhání součástí.

Čelní kuželový převodový motor řady K má vysokou účinnost přeměny energie, menší tvorbu tepla a provozní teplota je dlouhodobě řízena na 30 °C - 45 °C. Nízkoteplotní provozní stav nejen chrání mazací olej a vnitřní součásti, ale také zlepšuje provozní stabilitu a životnost zařízení a snižuje frekvenci údržby a výměny.

Faktory ovlivňující rozdíl účinnosti mezi dvěma převodovými zařízeními

Značná mezera v účinnosti mezi spirálovými kuželovými převodovými motory řady K a šnekovými převodovkami není náhodná, ale je určena řadou přirozených faktorů, včetně režimu převodu, tvaru záběru ozubených kol, výrobního procesu, výběru materiálu a návrhu mazání. Pochopení těchto ovlivňujících faktorů může průmyslovým nákupčím pomoci hluboce pochopit podstatný rozdíl mezi těmito dvěma zařízeními a učinit vědecká rozhodnutí o nákupu.

Režim přenosu a forma tření

Čelní kuželový převodový motor řady K využívá převod s valivým třením. Šroubová kola a kuželová kola jsou během záběru v nepřetržitém valivém kontaktu, koeficient tření je extrémně nízký a ztráty energie způsobené třením jsou minimální. Valivé tření je nejúčinnějším způsobem přenosu u mechanických převodových zařízení, což je hlavním důvodem vysoké účinnosti převodových motorů.

Šneková převodovka využívá převod kluzným třením. Šnek a šnekové kolo se při záběru vzájemně posouvají, součinitel tření je velký a spotřebovává se mnoho energie ve formě tepla. Kluzné tření je ze své podstaty neefektivní, což je základní faktor omezující účinnost šnekových převodovek a nelze jej zcela zlepšit konstrukční nebo materiálovou optimalizací.

Přesnost výroby a kvalita montáže

Kuželový převodový motor řady K využívá přesné zpracování CNC broušení, přesnost profilu zubů ozubených kol dosahuje stupně 5-6, montážní vůle je přísně kontrolována a záběr ozubených kol je postačující. Vysoká přesnost výroby zajišťuje, že každé ozubené kolo může mít optimální přenosový efekt a snižuje tak dodatečné ztráty výkonu způsobené špatným záběrem.

Výrobní přesnost šnekových převodovek je relativně nízká, přesnost zpracování profilu zubů je stupeň 7-8 a montážní vůle je velká. Nedostatečný záběr mezi šnekem a šnekovým kolem dále zvýší ztráty třením a sníží skutečnou provozní účinnost. Rozdíl ve výrobní přesnosti přímo zvětšuje mezeru v účinnosti mezi těmito dvěma zařízeními.

Výběr materiálu a povrchová úprava

Materiály převodů šroubových kuželových převodových motorů řady K jsou vysoce pevná legovaná ocel s povrchovou úpravou nauhličováním a kalením, povrchovou tvrdostí nad HRC58-62, s vysokou odolností proti opotřebení a nízkým koeficientem tření. Optimalizované přizpůsobení materiálu snižuje ztráty třením mezi zuby ozubeného kola a udržuje stabilní účinnost po dlouhou dobu.

Šnekové kolo šnekové převodovky je vyrobeno z bronzové slitiny, která má dobrou odolnost proti opotřebení, ale relativně vysoký koeficient tření. I při nejlepším přizpůsobení materiálu je kluzné tření mezi ocelí a bronzem mnohem vyšší než valivé tření mezi ozubenými koly z legované oceli, což nemůže změnit charakteristiky nízké účinnosti.

Návrh mazacího systému

Čelní kuželový převodový motor řady K je vybaven profesionálním mazacím systémem, který dokáže vytvořit rovnoměrný a stabilní olejový film na povrchu převodu, oddělit zuby převodovky a snížit přímé tření. Plně uzavřené provedení zabraňuje znečištění mazacího oleje a zajišťuje dlouhodobou účinnost mazacího účinku.

Mazací účinek šnekových převodovek je snadno ovlivněn kluzným třením. Vysoké teplo vznikající během provozu urychlí řídnutí a selhání mazacího oleje, což znemožní vytvoření úplného olejového filmu. Zhoršení podmínek mazání dále sníží účinnost a vytvoří začarovaný kruh.

Pokyny pro výběr pro B2B průmyslové nákupčí založené na požadavcích na efektivitu

Pro B2B průmyslové zákazníky by měl být výběr mezi spirálovými kuželovými převodovými motory řady K a šnekovými převodovkami založen na skutečných pracovních podmínkách, požadavcích na účinnost a nákladovém rozpočtu zařízení. 20 % rozhodování by se mělo zaměřit na sladění výkonu zařízení a výrobních potřeb a 80 % by se mělo zaměřit na vlastní účinnost, životnost a dlouhodobé provozní náklady produktu. Následující text poskytuje cílené pokyny pro výběr pro různé scénáře aplikace.

Scénáře vhodné pro motory s čelním kuželovým převodem řady K

Čelní kuželový převodový motor řady K je první volbou pro průmyslové scénáře vyžadující vysokou účinnost, úsporu energie a dlouhodobý stabilní provoz a je široce používán v různých automatizovaných výrobních linkách, balicích strojích, zařízeních na zpracování potravin, logistických dopravních systémech atd.

• Scénáře nepřetržitého provozu: zařízení, které běží 24 hodin denně, vysoká účinnost může výrazně snížit spotřebu energie
• Provozní scénáře s proměnnou zátěží: stabilní účinnost při nízké zátěži a velké zátěži, žádný velký útlum
• Požadavky na velký redukční poměr: udržujte vysokou účinnost při velkých redukčních poměrech, žádné významné ztráty
• Prioritní projekty na úsporu energie: národní projekty průmyslové transformace na úsporu energie a snižování emisí
• Příležitosti pro vysoce přesné převodovky: automatizované výrobní linky s přísnými požadavky na přesnost převodů

V těchto scénářích lze plně využít výhodu vysoké účinnosti spirálového kuželového převodového motoru řady K a ušetřené náklady na energii mohou vyrovnat vyšší počáteční investici během 1-2 let s vyšší hospodárností z dlouhodobého hlediska.

Scénáře vhodné pro šnekové převodovky

Šnekové převodovky jsou vhodné pouze pro specifické scénáře s nízkými požadavky na účinnost, s potřebami samosvornosti nebo s omezeným rozpočtem a nedoporučují se pro zařízení s dlouhodobým nepřetržitým provozem.

• Scénáře přerušovaného provozu: zařízení, které běží po krátkou dobu a má dlouhou pohotovostní dobu
• Scénáře vyžadující samouzamykání: zdvihací stroje, šikmé dopravníkové pásy atd.
• Malá zařízení s nízkým výkonem: malá domácí technika, experimentální zařízení s malým výkonem
• Zařízení pro dočasné použití: dočasné stavební stroje, krátkodobá zkušební zařízení

V těchto scénářích jsou hlavními faktory výběru nízká cena a samosvorná funkce šnekových převodovek a nevýhoda nízké účinnosti má malý dopad na celkové výrobní náklady.

Dlouhodobá analýza nákladů a přínosů pro kupující

Při nákupu průmyslového převodového zařízení by se kupující B2B neměli zaměřit pouze na počáteční nákupní cenu, ale také by měli provést analýzu nákladů na celý životní cyklus. Celý životní cyklus zahrnuje pořizovací náklady, náklady na energii, náklady na údržbu a náklady na výměnu.

Pořizovací cena motorů s čelním kuželovým ozubením řady K je o 30 % až 50 % vyšší než u šnekových převodovek, ale roční náklady na energii jsou o 20 % až 30 % nižší, náklady na údržbu jsou o 50 % nižší a životnost je dvakrát delší. U průmyslových zařízení s životností delší než 5 let jsou celkové náklady na použití motorů s čelním kuželovým ozubením řady K 20% - 40% nižší než u šnekových převodovek, se zřejmými ekonomickými výhodami.

Často kladené otázky o hodnocení účinnosti motorů s kuželovým kuželovým převodem a šnekových převodovek řady K

Q1: Jaký je maximální rozdíl v účinnosti mezi motorem s čelním kuželovým převodem a šnekovou převodovkou řady K?

Maximální rozdíl účinnosti může dosáhnout 50 % zejména při nízké zátěži a podmínkách velkého redukčního poměru.

Otázka 2: Sníží se účinnost motoru s čelním kuželovým převodem řady K po dlouhodobém používání výrazně?

Ne, útlum účinnosti je menší než 1 % po 10 000 hodinách nepřetržitého provozu, s extrémně vysokou stabilitou.

Otázka 3: Mohou šnekové převodovky dosáhnout stejné účinnosti jako šroubové kuželové převodové motory řady K prostřednictvím optimalizace?

Ne, kluzné tření je neodmyslitelnou konstrukční vadou a účinnost nelze zlepšit na úroveň převodovky.

Q4: Je vysoká účinnost spirálového kuželového převodového motoru řady K vhodná pro všechny průmyslové scénáře?

Je vhodný pro většinu scénářů nepřetržitého a variabilního zatížení a je nejlepší volbou pro energeticky úspornou průmyslovou výrobu.

Otázka 5: Kolik energie lze ročně ušetřit výměnou šnekové převodovky za motor s čelním kuželovým převodem řady K?

Vezmeme-li jako příklad zařízení s výkonem 5,5 kW, roční úspora energie je asi 3705 kWh a čím větší je výkon, tím je efekt úspory energie zjevnější.

Q6: Má šroubový kuželový převodový motor řady K funkci pravoúhlého převodu jako šneková převodovka?

Ano, využívá pravoúhlý design, který dokáže realizovat 90stupňový přenos energie při zachování vysoké účinnosti.

Q7: Jaký je vliv účinnosti na životnost převodového zařízení?

Vysoká účinnost znamená méně vývinu tepla a menší opotřebení a životnost motoru se šikmým kuželovým převodem řady K je dvakrát delší než u šnekových převodovek.

Q8: Je frekvence údržby mazání u spirálového kuželového motoru řady K vyšší než u šnekových převodovek?

Ne, plně uzavřená konstrukce snižuje četnost údržby a náklady na údržbu jsou nižší než u šnekových převodovek.
