Proč jsou šroubové převodové motory preferovanou volbou
Nabídka šroubových převodových motorů vynikající účinnost, tišší provoz a vyšší nosnost ve srovnání s alternativami čelního nebo šnekového převodu. Jejich úhlová konstrukce zubů umožňuje postupný záběr, který rovnoměrněji rozkládá sílu a snižuje mechanické namáhání. Pro průmyslová odvětví vyžadující spolehlivý a nepřetržitý přenos energie – od dopravníkových systémů po míchací zařízení – šroubové převodové motory trvale převyšují jak životnost, tak energetickou účinnost.
V praxi lze dosáhnout šroubovým převodovým motorem účinnost převodu až 98 % na jeden převodový stupeň , což z něj dělá jednu z energeticky nejúčinnějších možností dostupných v technologii průmyslových pohonů.
Klíčové výhody spirálových převodových motorů
1. Vysoká účinnost přenosu
Šroubovitá geometrie zubů umožňuje současné zapojení více zubů a rozložení zatížení na větší kontaktní plochu. To má za následek hodnocení účinnosti obvykle mezi 95 % a 98 % na stupeň, což snižuje plýtvání energií a dlouhodobě snižuje provozní náklady. U zařízení provozujících převodové motory 24/7 se toto zvýšení účinnosti promítá přímo do měřitelných úspor na účtech za elektřinu.
2. Hladký a tichý provoz
Na rozdíl od čelních ozubených kol, která zabírají zuby náhle, spirálová ozubená kola zabírají postupně podél čela zubu. Tento postupný záběr eliminuje nárazové zatížení a výrazně snižuje vibrace a hluk. Hladina hluku je obvykle o 10–15 dB nižší než srovnatelné uspořádání čelních ozubených kol, což je kritické při zpracování potravin, farmaceutické výrobě a dalších prostředích citlivých na hluk a vibrace.
3. Vysoká nosnost
Překrývající se zubový kontakt, který je vlastní spirálovým ozubeným kolům, znamená, že zatížení je vždy sdíleno mezi více zuby. To umožňuje manipulaci se spirálovými převodovými motory výstupní točivý moment v rozmezí od několika Nm až po desítky tisíc Nm , díky čemuž jsou vhodné pro náročné aplikace, jako je manipulace s materiálem, extrudéry a průmyslové mixéry.
4. Kompaktní a modulární design
Moderní šroubové převodové motory jsou konstruovány pro kompaktní půdorys. Jejich modulární konstrukce umožňuje inženýrům kombinovat různé jmenovité hodnoty motoru a převodové poměry, aby vyhověly specifickým požadavkům aplikace, aniž by museli navrhovat vlastní hnací ústrojí. Tato všestrannost zkracuje dobu instalace a zjednodušuje plánování údržby .
5. Dlouhá životnost a nízké nároky na údržbu
Snížené rázové zatížení a rovnoměrné rozložení síly u spirálových soukolí má za následek menší opotřebení zubů ozubených kol a ložisek. Při správném mazání běžně dosahují šroubové převodové motory životnost přesahující 20 000 provozních hodin za předepsaných podmínek, čímž se minimalizují neplánované prostoje a náklady na údržbu.
Šroubové vs. jiné typy převodových motorů: Přímé srovnání
Pochopení srovnání šroubových převodových motorů s jinými běžnými typy pomáhá objasnit, proč jsou tak široce specifikovány v průmyslových aplikacích.
| Funkce | Spirálový převodový motor | Čelní převodový motor | Šnekový převodový motor |
|---|---|---|---|
| Účinnost na fázi | 95–98 % | 92–96 % | 50–90 % |
| Úroveň hluku | Nízká | Střední–Vysoká | Nízká–Medium |
| Kapacita zatížení | Vysoká | Střední | Střední |
| Rozsah točivého momentu | Široký | Mírný | Mírný |
| Typické aplikace | Dopravníky, míchačky, kompresory | Lehké stroje, tiskárny | Výtahy, brány, pomalé dopravníky |
| Interval údržby | Dlouhé | Střední | Kratší (teplo/opotřebení) |
Data jasně ukazují, že šroubové převodové motory dosahují nejlepší rovnováhy mezi účinností, kontrolou hluku a nosností pro většinu případů průmyslového použití.

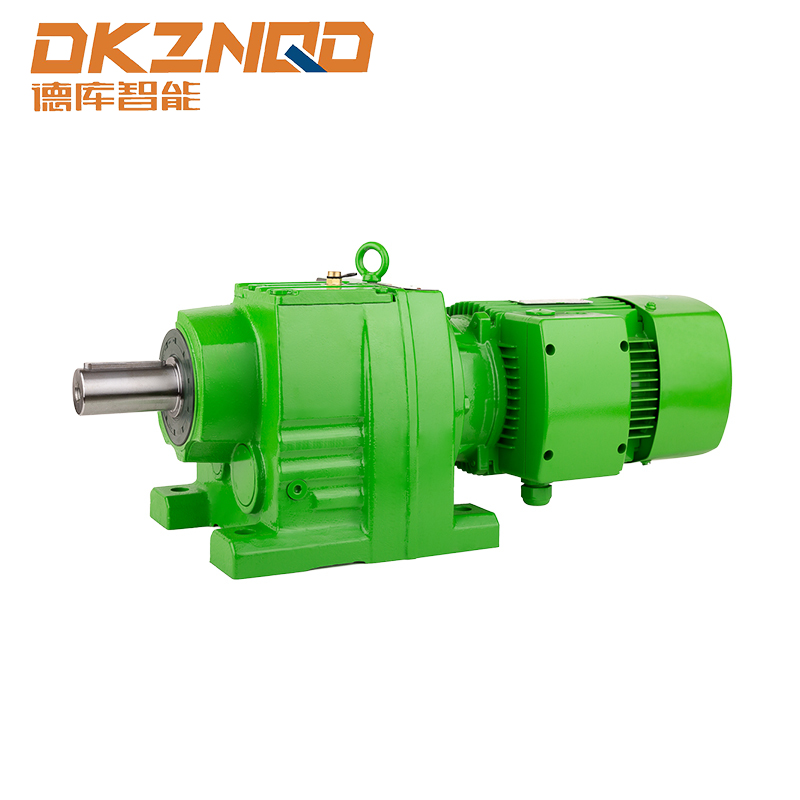

Šroubový převodový motor řady R: Reprezentativní příklad
The Šroubový převodový motor řady R je široce používaná konfigurace řadového šroubového převodového motoru, která dokládá výše popsané výhody. Jeho koaxiální uspořádání hřídele umožňuje snadnou integraci do stávajícího uspořádání strojů bez nutnosti složitých spojovacích adaptérů.
Mezi klíčové vlastnosti designu řady R patří:
- Převodové poměry obvykle od 1,3:1 do více než 289:1 nabízí širokou flexibilitu snižování rychlosti
- Vysoce přesné broušení ozubených kol pro snížení hluku a prodloužení životnosti ozubených kol
- Modulární možnosti montáže včetně variant patkového, přírubového a hřídelového
- Kompatibilní se standardními rámy motorů IEC a NEMA pro snadné párování nebo výměnu motoru
- Utěsněné pouzdro vhodné do prašného nebo mycího prostředí
Tato kombinace flexibility a robustního výkonu dělá z řady R ideální řešení v odvětvích, jako je logistika, potraviny a nápoje, balení a manipulace s materiálem.
Typické aplikační scénáře
Šroubové převodové motory se nacházejí v širokém spektru průmyslových aplikací díky jejich přizpůsobivosti a konzistentnosti výkonu:
- Pásové a řetězové dopravníky — plynulé dodávání točivého momentu zabraňuje prokluzování pásu a snižuje opotřebení součástí dopravníku
- Míchadla a míchačky — vysoký točivý moment při nízkých otáčkách zvládá viskózní materiály bez přehřívání
- Kompresory a ventilátory — vysoká účinnost snižuje spotřebu energie v nepřetržitých provozních cyklech
- Balicí stroje — tichý chod a přesné řízení rychlosti splňují požadavky na hygienu a přesnost
- Pohony čerpadel — Spolehlivý výstup na hřídeli vyhovuje proměnným požadavkům na průtok
- Jeřábové a zvedací systémy — vysoká nosnost s plynulým zrychlováním a zpomalováním
Faktory, které je třeba vzít v úvahu při výběru spirálového převodového motoru
Výběr správného šroubového převodového motoru vyžaduje vyhodnocení několika klíčových parametrů pro zajištění spolehlivého a dlouhodobého výkonu:
- Požadovaný výstupní moment a otáčky — definovat potřebný převodový poměr a výkon motoru
- Pracovní cyklus — nepřetržitý provoz vyžaduje jiné tepelné parametry než přerušovaný provoz
- Servisní faktor — aplikace s rázovým zatížením nebo častými starty vyžadují vyšší provozní faktor
- Montážní konfigurace — orientace hřídele, montáž patky nebo příruby a dostupný prostor pro instalaci
- Podmínky prostředí — Krytí IP pro ochranu proti prachu a vlhkosti, teplotní rozsah a chemické vystavení
- Typ mazání — syntetická maziva prodlužují intervaly výměny a podporují širší teplotní rozsahy
Získání těchto parametrů přímo ve fázi specifikace zabraňuje předčasným poruchám a zabraňuje pozdějším nákladným retrofitům.
FAQ
Q1: Jaká je hlavní výhoda spirálových ozubených kol oproti čelním kolům?
Šroubová ozubená kola zabírají postupně, nikoli najednou, což snižuje hluk, vibrace a rázové zatížení. To má za následek hladší chod a vyšší nosnost při stejné velikosti převodovky.
Q2: Jak účinný je šroubový převodový motor?
Jednostupňový šroubový převodový motor typicky dosahuje Účinnost přenosu 95–98 %. . Vícestupňové jednotky jsou o něco nižší, ale stále výrazně účinnější než alternativy šnekového převodu.
Q3: Co znamená označení „R Series“?
Řada R se vztahuje na řadovou (koaxiální) konfiguraci spirálového převodového motoru, kde jsou vstupní a výstupní hřídele na stejné ose. Jedná se o široce standardizovaný design vhodný pro širokou škálu průmyslových aplikací.
Q4: Mohou být šroubové převodové motory použity v prostředí zpracování potravin?
Ano. Modely s odpovídajícím stupněm krytí IP a potravinářskými mazivy jsou speciálně navrženy pro prostředí zpracování potravin, nápojů a farmacie, kde je zásadní hygiena a odolnost proti mytí.
Q5: Jak často potřebuje šroubový převodový motor údržbu?
Za normálních podmínek je hlavním úkolem údržby kontrola a výměna maziva – obvykle každé 10 000–20 000 provozních hodin v závislosti na typu maziva a provozní teplotě. Syntetická maziva umožňují delší intervaly.
Q6: Jaké převodové poměry jsou k dispozici pro motory se spirálovou převodovkou řady R?
Jednotky řady R běžně nabízejí převodové poměry od přibližně 1,3:1 až 289:1 nebo více , v závislosti na počtu převodových stupňů a konkrétním zvoleném modelu.
Q7: Jsou šroubové převodové motory vhodné pro aplikace s pohonem s proměnnou rychlostí (VFD)?
Ano. Čelní převodové motory jsou plně kompatibilní s pohony s proměnnou frekvencí. Použití VFD v kombinaci se spirálovým převodovým motorem nabízí přesné řízení rychlosti a může dále zlepšit energetickou účinnost při různých podmínkách zatížení.
5. června 2025
